密炼胶料仓库控制系统软件WCS

发布日期:2023/12/20 15:58:02
作者:新万技术
浏览次数:10

仓库控制软件WCS, 该层负责生成物流作业任务,并将任务下发给仓储控制层,同时接收来自仓储控制层上传的物流作业任务完成情况和设备状态信息。

从货物信息管理部分获取作业指示,根据作业指示安排作业计划并进行管理。并按作业计划对设备控制管理部分发出作业执行指令。

同时具备对与作业相关的搬送设备进行监视的能力,并可依照作业设备的实际工作情况对作业计划做出调整。作业动作可以在模拟监视画面监控各部位作业过程。



一、WCS仓库控制系统综述

在系统架构中,WCSWMS的下层子系统,负责执行WMS下发的高架库工作任务信息,同时要对高架所属的托盘输送机和堆垛机及相关配套设备进行管理,并实时的向WMS汇报其下所有仓储设备的状态。WCS仓库控制系统由WCS服务器、WCS控制工作站两部分组成。服务器负责与WMS的信息交互,同时负责运行后台数据库。控制工作站做为高架库仓储设备的核心控制系统,负责向仓储设备发送执行指令及获取仓储设备的工作状态,并及时上报至服务端。

二、WCS仓库控制系统架构及信息系统接口

WCSWMS之外,用于接受来自WMS的指示并执行,同时向WMS返回报告的系统。根据信息系统解决方案,WCS只与WMS接口,不与其他信息系统接口。WCS只负责执行与WMS相关的任务。在上位系统WMSWCS之间的数据通信通过HTTP协议,消息格式采用XML格式。WCS在接到WMS的订单任务之后,会根据当前系统要求,合理的安排需要运行的物流设备完成相关流程操作。WCS在接到WMS的订单任务后,会根据需要,将任务拆分成若干部分,以区分物流设备,完成物流控制操作。

经过10多年的发展,在项目实施过程中,弥特盈泰积累了大量的设备控制经验,并开发了仓库控制系统(WCS)的系列产品,包括堆垛机、输送机、分拣机、穿梭车、AGV、悬挂输送系统、码垛机器人、电子标签、PDS、手持终端、车载终端、LED显示屏、RF等多种功能模块。

三、WCS仓库控制系统是如何执行任务?

WCS仓库控制系统包含了系统运行需要的基本功能。WCS可以在没有WMS控制的情况下,人工创建指令,并下发给物流传输设备,完成物流控制操作。WCS会提供一个仓库物流过程的平面图,系统会实时的抓取当前系统所控制的所有物流设备的运行状态。如果有设备发生异常,WCS会在界面中对应的设备上通过闪烁的红色显示,并产生警报,通知仓库管理人员当前发生的故障,以便于及时排除故障,避免影响系统的正常运行。

WCS在下发指令至输送机之前,会根据当前系统运行情况,计算最为便捷的输送机运输路径,以完成对输送机的操作。在WCS计算出最便捷的路径之后,即会将任务发送至输送机控制系统,然后输送机会按照WCS预先设计好的输送路线,完成托盘或者料箱的输送操作。输送系统在运行过程中,会实时的将运行情况上报,同时WCS在系统界面中也会显示当前系统的运行情况。

四、WCS仓库控制系统监控功能介绍:

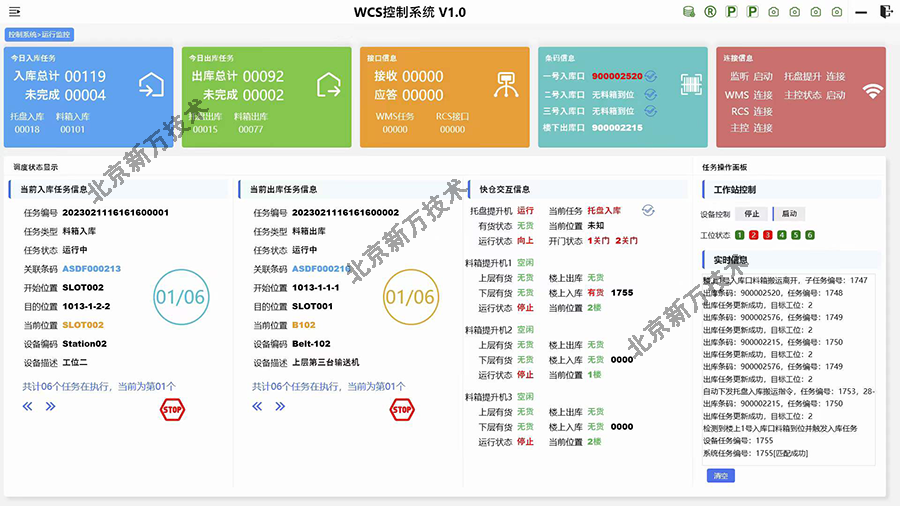

WCS监控功能用于为操作人员提供友好的监控界面、便于操作人员及时了解设备及任务信息。监控界面通过动画显示使操作人员对设备的情况有直观的了解。

具体功能如下:基础数据设置、子系统管理、进程管理、指令管理、设备报警。
